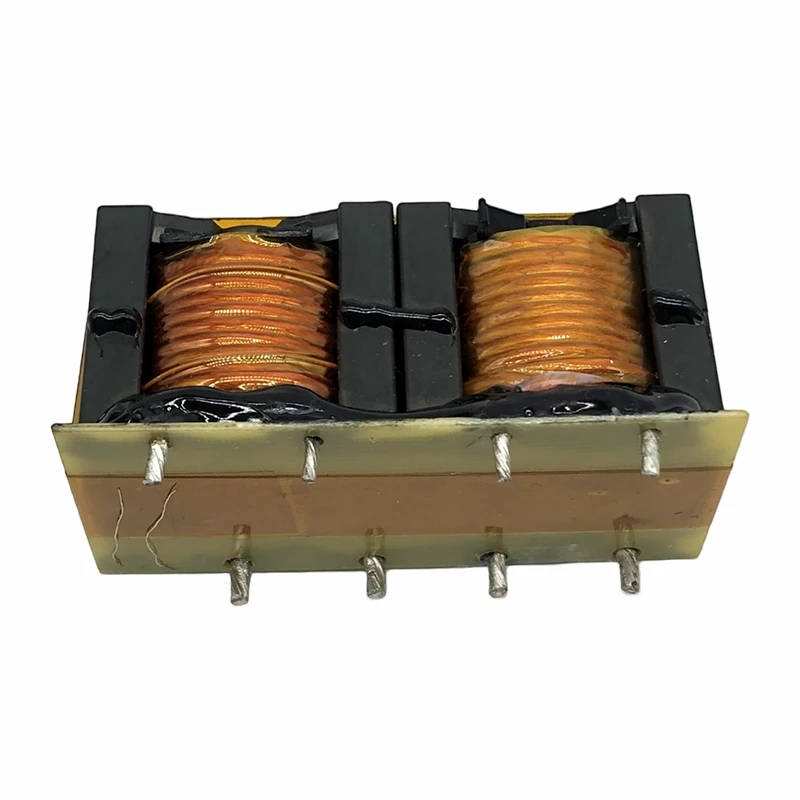

Predstavljanje proizvoda
Feritni energetski transformatori općenito se odnose na visoko-frekventne transformatore sastavljene od magnetskih jezgri sinteriranih od metalnih oksida kao što su mangan-cink (Mn-Zn) ili nikal-cink (Ni-Zn), zajedno sa zavojnicama. Odlikuju se visokim otporom, niskim gubitkom vrtložnih struja i visokom magnetskom propusnošću, što ih čini posebno prikladnima za visoko-frekventne primjene.
Uobičajeni modeli uključuju vrste EE, EI, ER, EPC, ER, ETD, EFD, PQ i RM.
Značajke proizvoda
• Visok električni otpor i mali gubitak snage
• Širok raspon radnih frekvencija
• Kompaktna veličina i mala težina
• Nisko propuštanje magnetskog toka
• Visoka učinkovitost
Polja primjene
Feritni energetski transformatori se uglavnom koriste u:
FAQ
P1: Što određuje nazivnu snagu feritnog energetskog transformatora?
A: Veličina jezgre i efektivna površina-presjeka (Aₑ):Veći Aₑ podržava veću izlaznu snagu.
Radna frekvencija:Viša radna frekvencija omogućuje veći prijenos snage.
Feritni materijal:Konvencionalni PC95 pokazuje manji gubitak visoke-frekvencije od PC40, omogućujući veći prijenos snage na povišenim frekvencijama.
Topologija kruga:Optimizirane topologije povećavaju izlaznu snagu za istu strukturu jezgre.
P2: Kako razlikovati feritne energetske transformatore od energetskih transformatora od silikonskog čeličnog lima?
O: Osnovna struktura:Feritne jezgre energetskih transformatora općenito su integralno lijevane pod tlakom, dok su jezgre energetskih transformatora od silikonskih čeličnih ploča obično složene s laminiranim silikonskim čeličnim limovima.
Scenarij primjene:Feritni energetski transformatori koriste se isključivo u -visokofrekventnim krugovima, obično popraćeni integriranim krugovima kao što su tiskane ploče, MOSFET sklopke i hladnjaki. Nasuprot tome, energetski transformatori od silikonskog čeličnog lima izravno su spojeni na 220 V AC mrežu.
Parametri proizvoda
|
Broj modela: |
PQ3230*2P |
Izdrživi napon: |
375V/60S/2mA |
|
Nazivna snaga: |
2600W |
Temperaturni razred: |
Klasa F |
|
Induktivnost: |
240uH±10% |
Omjer okretaja: |
22:16:2 |
