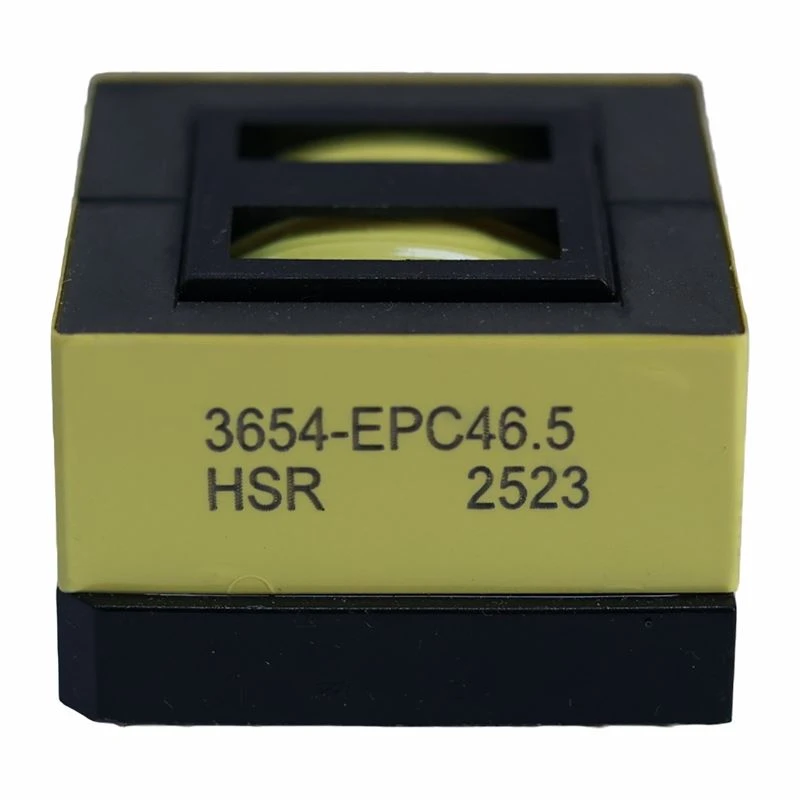

Predstavljanje proizvoda
DC povratni transformator je glavna magnetska komponenta u povratnom DC-DC izoliranom napajanju, koji radi u visoko-frekventnom načinu rada s istosmjernim ulaznim naponom kontroliranim visoko{2}}frekvencijom uključivanja-isključenja sklopnog tranzistora. Njegov princip rada je sljedeći: kada je sklopni tranzistor uključen, primarna jezgra pohranjuje energiju preko zračnog raspora; kada je prekidački tranzistor isključen, jezgra oslobađa energiju za izlaz istosmjernog napona na sekundarnoj strani.
Značajke proizvoda
Istosmjerni povratni transformator ima relativno jednostavnu strukturu, nisku cijenu i jednostavnu implementaciju više-kanalnih izlaza istosmjernog napona. Također se može pohvaliti kompaktnom veličinom i visokom radnom učinkovitošću. S relativno malom snagom, proizvod podržava potpuno automatiziranu proizvodnju.
Polja primjene
DC povratni transformatori se uglavnom koriste u:
FAQ
P: Koja je razlika između visoko-frekventnog flyback transformatora i visoko-frekventnog transformatora naprijed?
O: Povratni transformator je spojeni induktor s razmakom za pohranu energije, dok je prednji transformator konvencionalni transformator samo za prijenos energije.
Povratni transformator sprema energiju kada je uključen i otpušta je kada je isključen, prenoseći energiju sekvencijalno; prednji transformator prenosi energiju izravno kada je uključen i zahtijeva ponovno postavljanje jezgre.
Povratni transformator koristi jednostavan krug bez izlaznog induktora; prednji transformator ima složeniji krug s izlaznim induktorom i krugom za resetiranje.
Povratni transformatori idealni su za malu snagu, jednostavne više-izlaze i inherentnu zaštitu od kratkog-spoja, ali s većim valovitošću. Prednji transformatori odgovaraju srednjoj-do-velikoj snazi, nudeći manje valovitost i veću učinkovitost.
Parametri proizvoda
|
Broj modela: |
EPC46 |
Izdrživi napon: |
3750V/60S/2mA |
|
Nazivna snaga: |
400W |
Temperaturni razred: |
Klasa F |
|
Induktivnost: |
220uH±10% |
Omjer okretaja: |
22:7:7 |
